PYS7IL-J торкрет-машина
Бесступенчатое регулирование количества торкретируемого бетона, обеспечивается выполнение торкретных работ с дальним транспортированием бетона
Описание
маркер

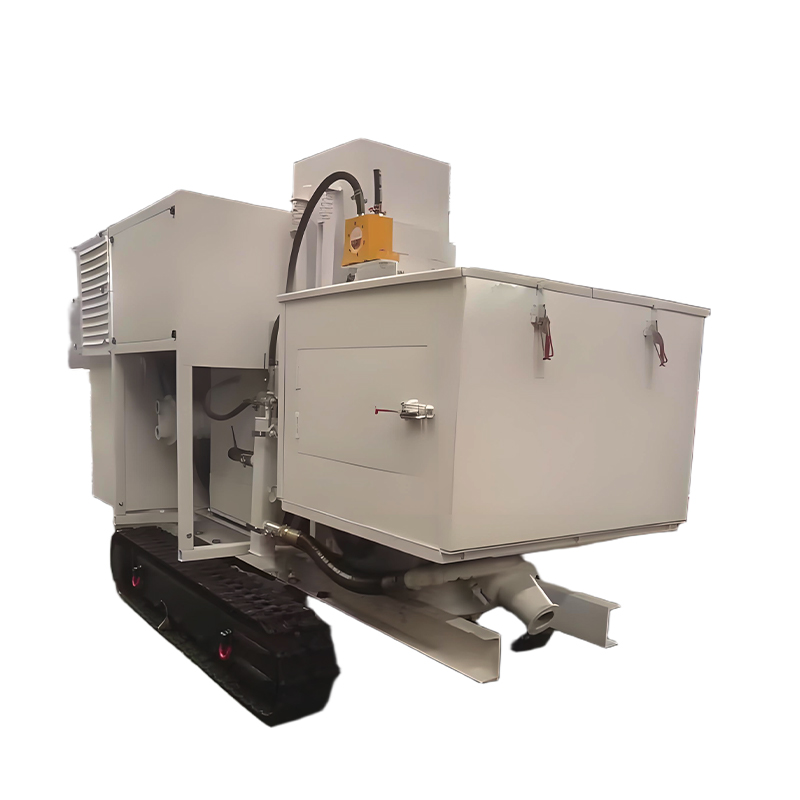

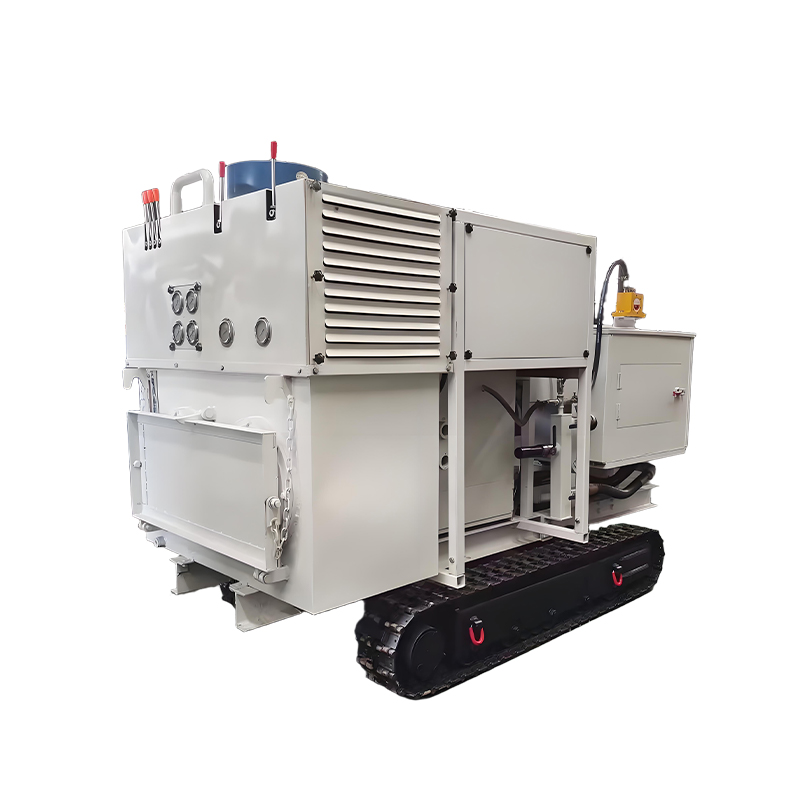

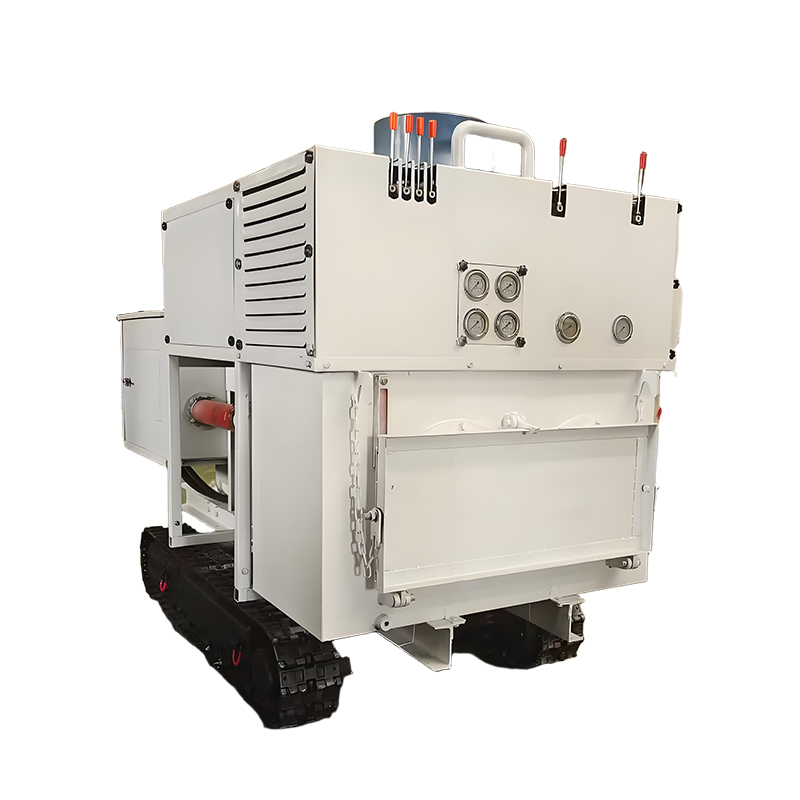

Гусеничная торкрет-машина для бетона модели PYS7IL-J с дальним транспортированием обеспечивает торкретирование при креплении выработок посредством дальнего транспортирования, что в значительной степени экономит затраты рабочей силы и времени при строительстве. Применяется роторный принцип работы, полностью гидравлическое управление, за счёт увеличения смазки фрикционной плиты и гидравлического прижатия повышается герметичность, сокращается потребление бесполезного воздуха, обеспечивается торкретирование бетона с дальним транспортированием, снижается трудоёмкость работников, одновременно за счёт устройства системы пылеулавливания эффективно снижается концентрация пыли на месте торкретных работ, имеются такие преимущества, как быстрая обучаемость операторов, малый расход быстроизнашивающихся деталей, высокая степень автоматизации, низкая стоимость использования.
Эксплуатационные характеристики
1.Бесступенчатое регулирование количества торкретируемого бетона, обеспечивается выполнение торкретных работ с дальним транспортированием бетона
2.Фрикционная плита имеет функцию автоматической смазки, обеспечивается герметичность, эффективно сокращается расход быстроизнашивающихся деталей, повышается коэффициент использования сжатого воздуха
3.Прижимной механизм с одноточечным гидравлическим автоматическим прижатием, обеспечивается точный контроль прижимного усилия, при этом имеется функция удержания давления
4.Система пылеулавливания снижает выброс пыли в процессе работы, защищает физическое и психическое здоровье работников
5.Роторная часть использует общую защиту пылесборной камеры, эффективно предотвращается выход пыли
6.Вращающийся диск ротора, ротор используют специальную веерообразную конструкцию отверстий Чжисинь, эффективно используется площадь выгрузки материала
7.Резиновая соединительная плита использует уникальную технологию упругой стальной вилочной арматуры Чжисинь, эффективно повышается герметичность
8.Автоматическое равномерное добавление ускорителя схватывания, эффективно снижается отскок при торкретировании
9.Одноточечное гидравлическое автоматическое опрокидывание ротора, снижается трудоёмкость ремонта, замена соединительной плиты и стальной футеровочной плиты более удобна
10.Гусеничное шасси с автоматическим ходом, перемещение удобное и быстрое
Технические параметры
| Показатель | Единица измерения | Параметр | ||
| Основная машина | Рабочее давление воздуха | МПа | 0.5 | |
| Расход воздуха | м³/мин | 15 | ||
| Рабочая производительность | м³/ч | 7 | ||
| Максимальная дальность транспортирования (горизонтальная/вертикальная) | м | 300/30 | ||
| Максимальный диаметр заполнителя | мм | ≤20 | ||
| Высота загрузки | мм | 1300 | ||
| Водоцементное отношение подходящей смеси | — | >0.4 | ||
| Габаритные размеры (длина×ширина×высота) | мм | 2700×1100×1800(±20) | ||
| Масса машины | кг | 2240±20 | ||
| Номинальное давление роторного механизма | МПа | 16 | ||
| Номинальный расход роторного механизма | л/мин | 63 | ||
| Гидравлическая насосная станция | Электродвигатель | Модель | — | YBK3-180L-4 |
| Номинальное напряжение | В | 380/660 | ||
| Номинальный ток | А | 41.8/24.1 | ||
| Номинальная мощность | кВт | 22 | ||
| Номинальная скорость вращения | об/мин | 1400 | ||
| Масляный насос | Номинальное давление | МПа | 20 | |
| Рабочий объём | мл/об | 63/25/10 | ||
| Объём масляного бака | л | 250 | ||
| Ходовой механизм | Рабочее давление | МПа | 16 | |
| Рабочий расход | л/мин | 25 | ||
| Скорость хода | м/мин | 10 | ||
| Способность преодоления подъёма | ( °) | ±20 | ||
| Ширина гусеничной плиты | мм | 180 | ||
| Дорожный просвет | мм | 180 | ||
| Радиус поворота | мм | 1500 | ||
| Форма торможения | / | Отказобезопасный тип | ||
| Пылесборное устройство | Номинальное давление гидравлического двигателя | МПа | 16 | |
| Номинальный расход | л/мин | 25 | ||
| Номинальное давление воздуха | МПа | 0.5 | ||
| Прижимной механизм | Номинальное рабочее давление | МПа | 10 | |
| Настроенное давление переливного клапана | МПа | 11 | ||
| Эффективный ход гидравлического прижатия | мм | 50 | ||
| Механизм опрокидывания загрузочного бункера | Номинальное рабочее давление | МПа | 10 | |
| Настроенное давление переливного клапана | МПа | 11 | ||
| Эффективный ход гидравлического прижатия | мм | 130 | ||
