PC6I-J(Y) торкрет-машина
Производительность регулируемая, посредством регулирования угла поворотной плиты обеспечивается контроль количества выгружаемого материала, достигается регулируемая производительность торкретирования
Описание
маркер

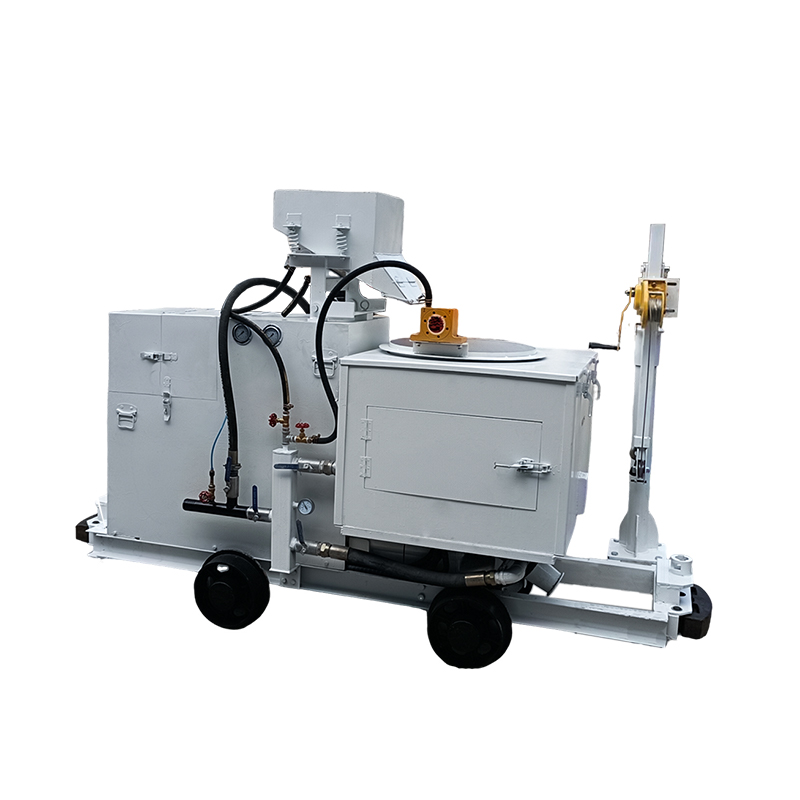

PC6I-J(Y) представляет собой высокоэффективную регулируемую дальнобойную торкрет-машину для бетона. Применяется в условиях подземных работ шахт, шахт с высоким содержанием метана, металлических рудников и других, обладает такими преимуществами, как простота эксплуатации, удобство обслуживания, регулируемая производительность.
Эксплуатационные характеристики
1.Производительность регулируемая, посредством регулирования угла поворотной плиты обеспечивается контроль количества выгружаемого материала, достигается регулируемая производительность торкретирования
2.Прижимное устройство и опрокидывание седла загрузочного бункера используют одноточечное гидравлическое управление, одноточечное прижатие, после износа резиновой соединительной плиты автоматически регулируется давление зазора, достигается эффект автоматического уплотнения.
3.При замене соединительной плиты одноточечно выполняется автоматическое опрокидывание загрузочного бункера и седла загрузочного бункера, экономия рабочей силы и усилий
4.Оснащён подъёмным механизмом ротора, при техническом обслуживании и ремонте с помощью ручной лебёдки обеспечивается лёгкий подъём ротора, после подъёма возможна непосредственная установка на землю, предотвращается образование скрытых опасностей строительства из-за отсутствия установки на землю
5.Роторная часть использует уплотнение пылесборной камеры, эффективно контролируется выход пыли
6.Вращающийся диск ротора, ротор используют специальную веерообразную конструкцию отверстий Чжисинь, эффективно используется площадь выгрузки материала
7.Резиновая соединительная плита использует уникальную технологию упругой стальной вилочной арматуры Чжисинь, эффективно повышается герметичность
8.Пылеуловитель использует шахтный мокрый пылеуловитель для торкретирования с пневматическим эжектором у устья, без электродвигателя, с использованием отрицательного давления, создаваемого сжатым воздухом, обеспечивается извлечение пыли из пылесборной камеры, пылеудаление осуществляется посредством распыления воды под высоким давлением, после высокоскоростного вихревого движения раствор по стенке барабана отводится за пределы корпуса
Технические параметры
| Показатель | Единица измерения | Параметр | ||
| Основная машина | Рабочее давление воздуха | МПа | 0.5 | |
| Расход воздуха | м³/мин | 15 | ||
| Рабочая производительность | м³/ч | 6 | ||
| Максимальная дальность транспортирования (горизонтальная/вертикальная) | м | 300/30 | ||
| Максимальный диаметр заполнителя | мм | ≤20 | ||
| Высота загрузки | мм | 1300 | ||
| Водоцементное отношение подходящей смеси | — | >0.4 | ||
| Габаритные размеры (длина×ширина×высота) | мм | 2400×900×1150(±20) | ||
| Масса машины | кг | 1010±20 | ||
| Главный электродвигатель | Модель главного электродвигателя | - | YBK3-160M-6 | |
| Напряжение | В | 660/1140 | ||
| Ток | А | 16.8/9.6 | ||
| Мощность | кВт | 7.5 | ||
| Гидравлическая насосная станция | Электродвигатель | Модель | — | YBK3-112M-4 |
| Номинальное напряжение | В | 660/1140 | ||
| Номинальный ток | А | 5.0/2.8 | ||
| Номинальная мощность | кВт | 4 | ||
| Номинальная скорость вращения | об/мин | 1400 | ||
| Масляный насос | Номинальное давление | МПа | 20 | |
| Рабочий объём | мл/об | 10 | ||
| Объём масляного бака | л | 30 | ||
| Пылесборное устройство | Номинальный расход обрабатываемого воздуха | м³/мин | 8 | |
| Номинальное давление воздуха | МПа | ≥0.3 | ||
| Эффективность пылеулавливания респирабельной пыли | ━ | ≥80% | ||
| Эффективность пылеулавливания общей пыли | ━ | ≥95% | ||
| Соотношение жидкости и газа | л/м³ | ≤0.1 | ||
| Прижимной механизм | Номинальное рабочее давление | МПа | 10 | |
| Настроенное давление переливного клапана | МПа | 11 | ||
| Эффективный ход гидравлического прижатия | мм | 50 | ||
| Механизм опрокидывания загрузочного бункера | Номинальное рабочее давление | МПа | 10 | |
| Настроенное давление переливного клапана | МПа | 11 | ||
| Эффективный ход гидравлического цилиндра | мм | 130 | ||
