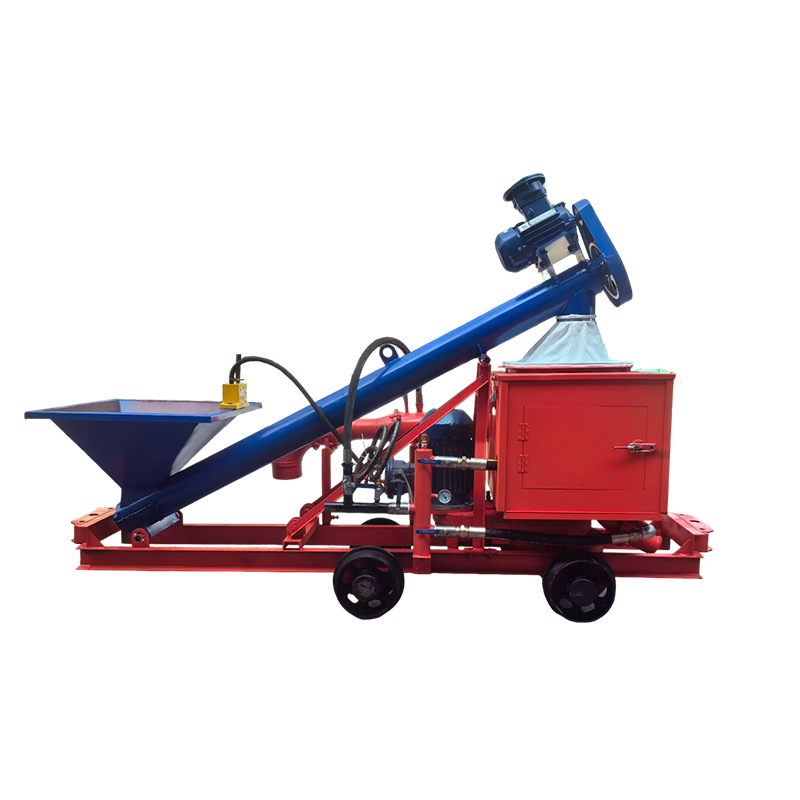

JPS6I-L серия торкрет-машин
Шнековая загрузочно-смесительная машина обеспечивает функцию регулирования пропорции цемента, песка и щебня, одновременно с загрузкой выполняется смешивание
Описание
маркер
Серия шахтных роторных торкретных комплексов для бетона JPS6I-L/ JPS7I-LJ /JPS8I-LJ/ JPS9I-LJ представляет собой шахтный торкретный комплекс, образованный сочетанием двух типов машин: шнековой загрузочной машины для бетона и мокрой торкрет-машины.
Эксплуатационные характеристики
1.Конструкция всего оборудования компактная, обеспечивается интеграция трёх функций: загрузки, смешивания и торкретирования
2.Оснащён устройством добавления ускорителя схватывания, обеспечивается добавление жидкого ускорителя схватывания, при этом величина добавления регулируемая
3.Шнековая загрузочно-смесительная машина обеспечивает функцию регулирования пропорции цемента, песка и щебня, одновременно с загрузкой выполняется смешивание
4.Роторная часть использует уникальное устройство пылесборной камеры, обеспечивается отсутствие выхода остаточного воздуха, остаточного материала и пыли роторной части за пределы корпуса
5.Вращающийся диск ротора, ротор используют специальную веерообразную конструкцию отверстий Чжисинь, эффективно используется площадь выгрузки материала
6.Резиновая соединительная плита использует уникальную технологию упругой стальной вилочной арматуры Чжисинь, эффективно повышается герметичность
7.Оснащён шахтным мокрым пылеуловителем для торкретирования с пневматическим эжектором у устья, без электродвигателя, с использованием отрицательного давления, создаваемого сжатым воздухом, обеспечивается извлечение пыли из пылесборной камеры, пылеудаление осуществляется посредством распыления воды под высоким давлением, после высокоскоростного вихревого движения раствор по стенке барабана отводится за пределы корпуса.
8.Данная модель имеет четыре модели JPS6I-LJ/ JPS7I-LJ /JPS8I-LJ/ JPS9I-LJ, соответствующие различной производительности торкретирования, для выбора пользователем.
Технические параметры
| Модель | Показатель | Единица измерения | Значение параметра | ||||
| JPS6I-LJ | JPS7I-LJ | JPS8I-LJ | JPS9I-LJ | ||||
| Основная машина | Номинальное давление | МПа | 0.5 | ||||
| Расход воздуха | м³/мин | 9 | 10 | 11 | 12 | ||
| Производительность торкретирования | м³/ч | 6 | 7 | 8 | 9 | ||
| Максимальная дальность транспортирования (горизонтальная/вертикальная) | м | 30/10 | |||||
| Максимальный диаметр заполнителя | мм | 15 | |||||
| Водоцементное отношение подходящей смеси | - | > 0.4 | |||||
| Электродвигатель | Модель | - | YBK3-160M-6 | ||||
| Номинальный ток | А | 16.8/9.6 | |||||
| Номинальное напряжение | В | 660/1140 | |||||
| Мощность | кВт | 7.5 | |||||
| Колея | мм | 600/762/900 | |||||
| Габаритные размеры | мм | 2800×900×1600(±20) | |||||
| Масса основной машины | кг | 1200 | 1210 | 1230 | 1240 | ||
| Загрузочный механизм | Загрузочный механизм | Номинальная скорость вращения шнека | об/мин | 128 | |||
| Наружный диаметр шнека | мм | 200 | |||||
| Длина шнека | мм | 1800±20 | |||||
| Зазор между наружным диаметром шнека и лотком | мм | 5 | |||||
| Электродвигатель | Модель | - | YBK3-112M-4 | ||||
| Номинальное напряжение | В | 380/660(660/1140) | |||||
| Номинальный ток | А | 5.0/2.8(660/1140) | |||||
| Мощность | кВт | 4 | |||||
| Пылеулавливающий механизм
|
Номинальный расход обрабатываемого воздуха | м³/мин | 8 | ||||
| Номинальное давление воздуха | МПа | ≥0.3 | |||||
| Эффективность пылеулавливания респирабельной пыли | - | ≥80% | |||||
| Эффективность пылеулавливания общей пыли | - | ≥95% | |||||
| Соотношение жидкости и газа | л/м³ | ≤0.1 | |||||
